万字长文 | 手把手教你优化轻量姿态估计模型（算法篇）

作者丨镜子@知乎（已授权）

在本文中你将会看到：

【CPU下12ms】轻量姿态估计模型Regression方法如何做到比Heatmap方法快近3倍且精度更高

【集中盘点】轻量模型常规涨点trick总结

【调参侠秘籍】在无参可调的情况下如何找到可以调的参数

【搬砖心得】项目工程经验分享

【爬坑记录】一些没有起到效果的技术

用充分的实验告诉你，为什么在工程落地中regression方法是比heatmap更好的选择。

拖了很久的mmpose初体验系列第二期，在上一期中我初步体验了mmpose，牛刀小试之后，接下来就应该真正动手做一些自己的东西了。

mmpose初体验：推理、导出ONNX、转MNN17：

凭借mmpose优秀的实验配置管理系统，我打算建立一组公平的消融实验对比，向大家展示各种方法在轻量模型上的优劣，以及在实际项目优化中我会如何思考和取舍。

在开始动笔时我本来是打算用mmpose跑几个论文验证实验就差不多了，但后面想着干脆要搞就搞个大的，于是最终汇聚成这篇实验报告。严格来说这篇文章已经不算mmpose的学习笔记了，而是基于mmpose做实验的记录，在这个过程中也确实让我对mmpose的运用熟练了很多，在此需要感谢mmpose社区的大佬和小伙伴们的热心解答。

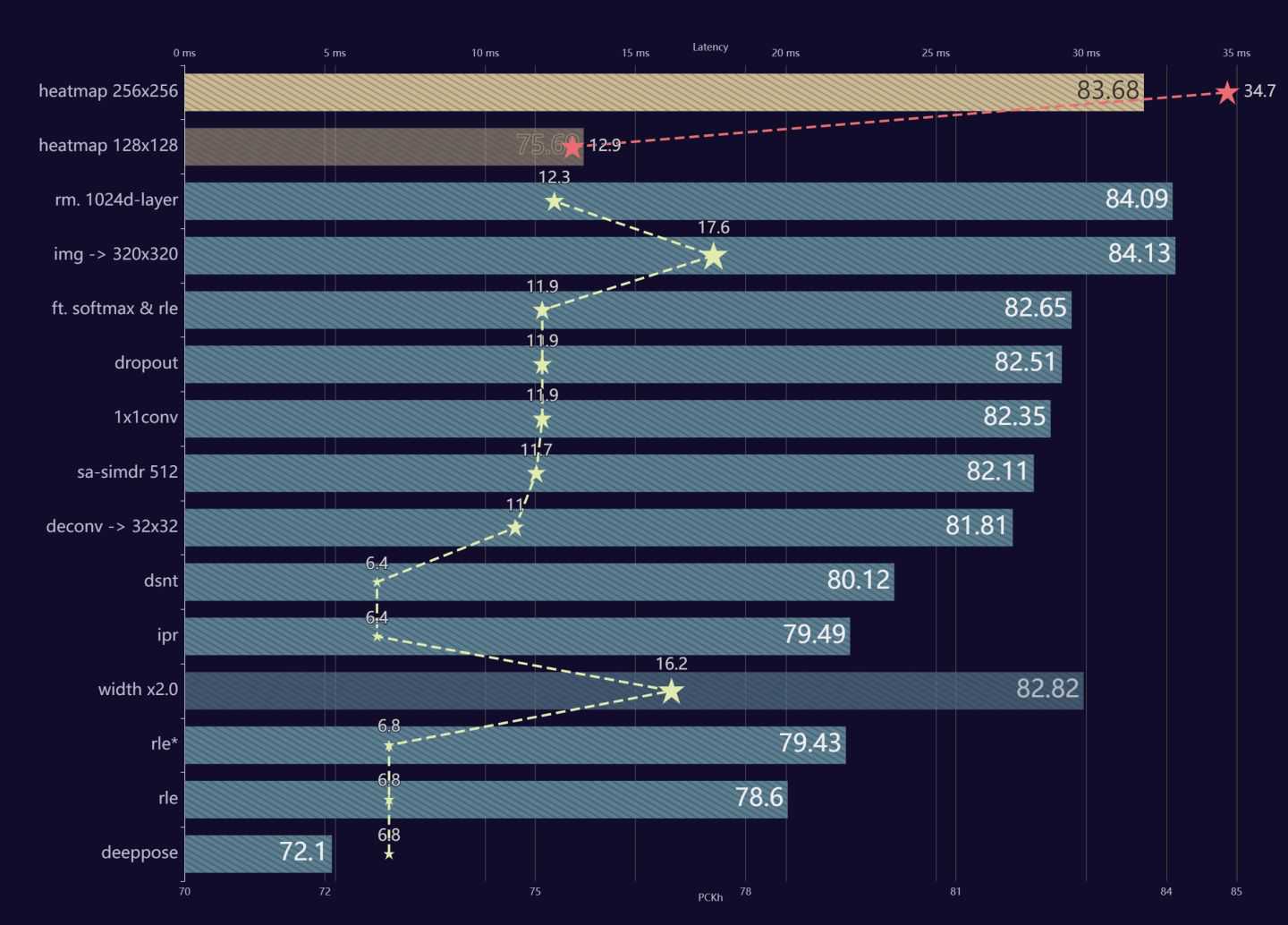

还记得年初ConvNeXt问世时，那张优化路径图给我留下了很深的印象，想着总有一天我也要这么搞一次，于是有了这张图：

本文标题为算法篇，因此写作的核心是围绕算法进行的模型优化，而在真正做项目落地的过程中，优化是全方位的，因此还会有部署篇、数据篇、工程篇等等，以后有机会的话我也会进行总结。

另外本月我将入职openmmlab-mmpose组了，本文中所有涉及的内容，不出意外的话我都会逐一迭代进mmpose开源库中，优化mmpose对轻量模型的支持，敬请期待。

我计划搭建的baseline是shufflenetv2+deeppose方法，目前mmpose的库中暂时没有现成的配置脚本可以用。

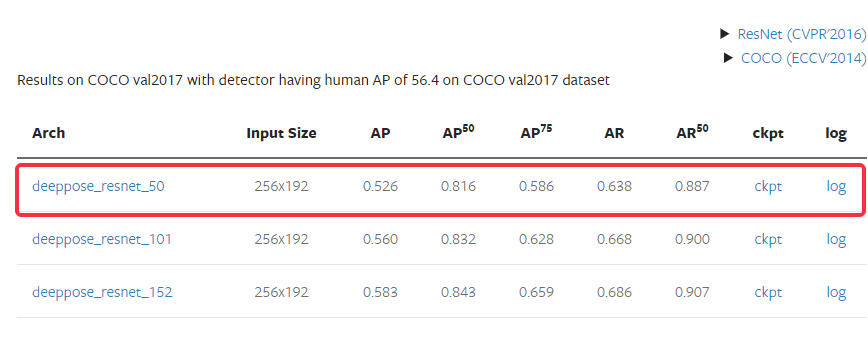

去翻了翻文档里已有的模型记录，虽然当前mmpose并没有轻量模型+回归方法的baseline，但我找到了ResNet50+Regression和ShuffleNetV2+Heatmap在COCO上的两个baseline，所以我很自然地可以参考这两个配置文件来搭建我的目标。

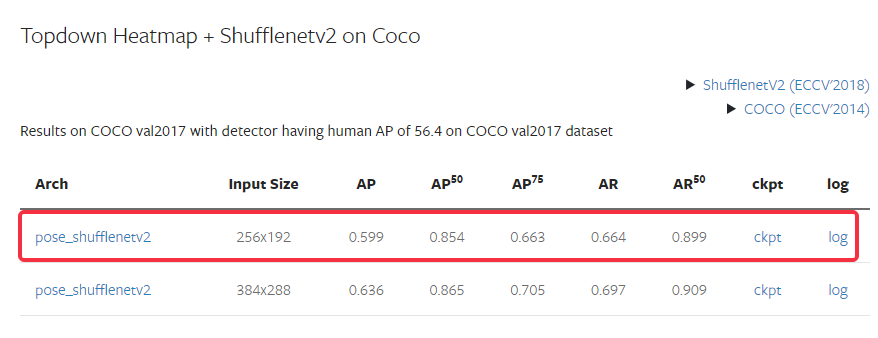

从文档给出的benchmark可以看到，Heatmap方法由于降低了学习难度，在ShuffleNet这样的轻量模型上性能都高于用ResNet50的Regression方法，这也是符合预期的：

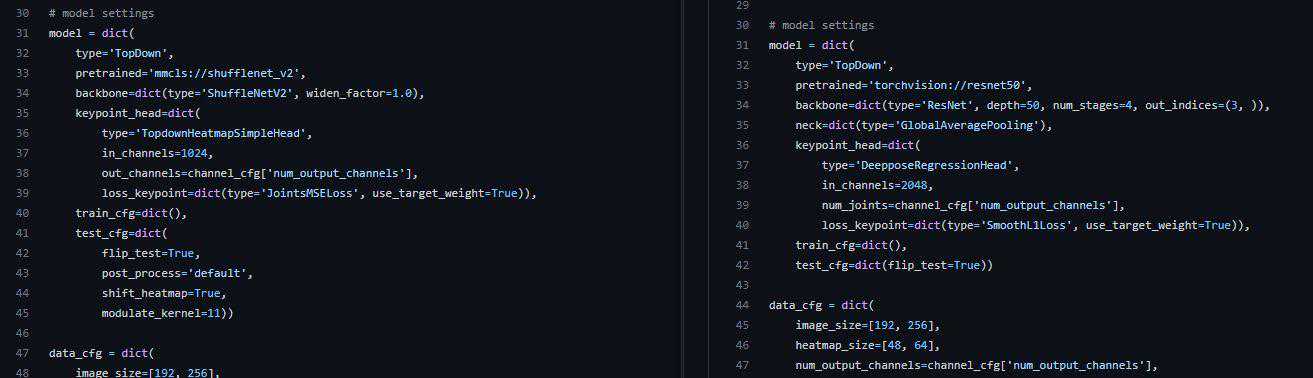

接下来开始对比两个config文件：

由于两个方法的差异主要体现在模型结构上，其他大部分训练策略都是一样的，在model定义部分分别使用了ShuffleNet和ResNet，可以看到ShuffleNet使用的是基于mmcls的预训练参数，而ResNet50使用的是Torchvision官方的参数。

而决定输出关键点形式的模块keypoint_head一栏，分别用了TopdownHeatmapSimpleHead和DeepposeRegressionHead，对应Heatmap和Regression头部，损失函数上Heatmap方法使用MSELoss，Regression用的SmoothL1Loss。

(弱弱吐槽一句为啥只有这个地方Topdown的D不大写了感觉好别扭，我还专门去查了是不是typo。。)

接下来的data_cfg配置，由于我要在MPII上训练，所以data_cfg和train_pipleline按照res50上mpii的配置即可。

如此，一个ShuffleNetV2+Regression在mpii上的配置文件也可以很快写出来。

同时按照mmpose的命名规则和文件结构存到configs/body/2d_kpt_sview_rgb_img/deeppose/mpii/路径下，命名为shufflenetv2_mpii_256

在完成配置后其实已经可以开始训练了，但是良好的工程习惯是应该先测试模型的导出部署和推理速度，确保这套流程能顺利进行且满足需求后再进行模型的训练。

目前mmpose在设计导出onnx时的脚本并没有考虑到这个需求，是强制要求输入checkpoint进行参数加载的，所以需要对tools/deployment/做一点点的小修改，把强制参数改成可选参数，默认为None

修改为：_argument('--checkpoint',default=None,required=False,help='checkpointfile')

然后就可以通过脚本导出onnx文件了：

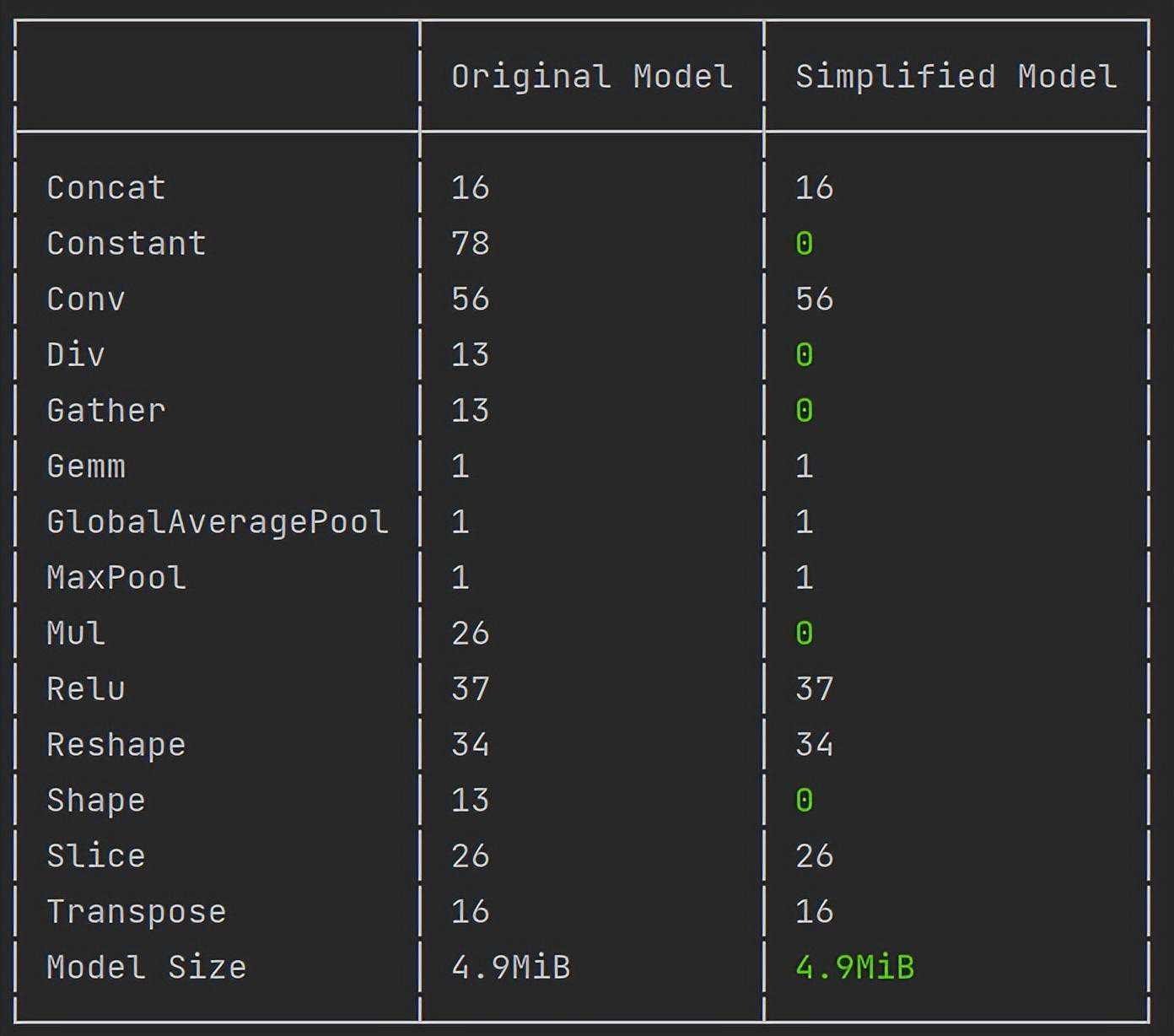

得到后照例进行一下onnx结构简化：

之后也跟上一篇文章一样，把onnx转成MNN：

沿用上一篇文章里实现的python端MNN推理脚本：

importnumpyasnpimportMNNimportcv2importtimeclassPose():def__init__(self,model_path,joint_num=21,mean=[0.485,0.456,0.406],std=[0.229,0.224,0.225]):_path=model__num=joint_=(mean).reshape(1,-1,1,1)=(std).reshape(1,-1,1,1)=(model_path)_sess=({'numThread':1})defpreprocess(self,img):input_shape=(input_shape)==4,'expectshapelike(1,H,W,C)'img=((img,(0,3,1,2))/255.-)/()definference(self,img):input_shape=(input_shape)==4,'expectshapelike(1,C,H,W)'input_tensor=(_sess)tmp_input=(input_shape,_Type_Float,(),_DimensionType_Caffe)input_(tmp_input)(_sess)output_tensor=(_sess)joint_coord=(output_tensor['1022'].getData())returnjoint_coorddefpost_process(self,coords,bbox):w=bbox[2]-bbox[0]h=bbox[3]-bbox[1]target_coords=coords*([w,h])target_coords+=([bbox[0],bbox[1]])returntarget_coordsdefpredict(self,img):img=(img)joint_coord=_process(joint_coord)returnjoint_coordimg=(r'D:\projects\mmpose\tests\data\onehand10k\9.jpg')img=(img,(256,256))inputs=img[None,:]mnn_model=Pose('')forxinrange(5):s=()foriinrange(100):mnn_(inputs)print(f'elapse{(()-s)*10:.4f}ms')

测试一下推理速度，在我本地i5-12600KF的cpu上推理是在6ms左右的：

$pythonmnn_

确认了流程没问题后送去训练，为了实验稳定我锁定了随机种子:

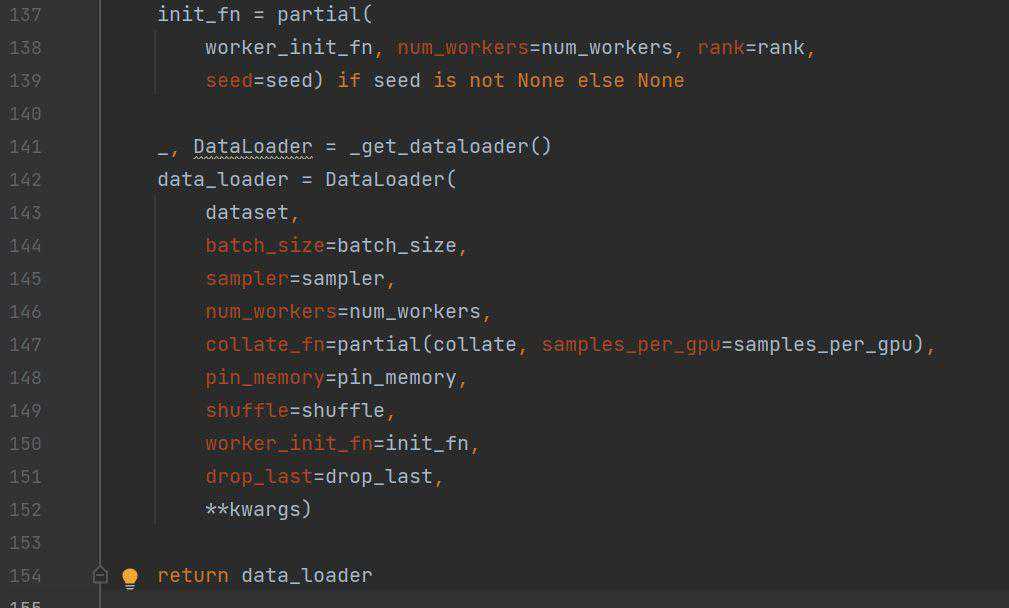

在训了几个epoch后我注意到，在每个epoch之间都会有一次UserWarning的输出且有个短暂停顿，根据经验我猜到是因为Dataloader没有开persistent_workers，导致每个epoch都会重新启动多进程，很快我在mmpose/datasets/下找到了Dataloader的定义发现果然如此：

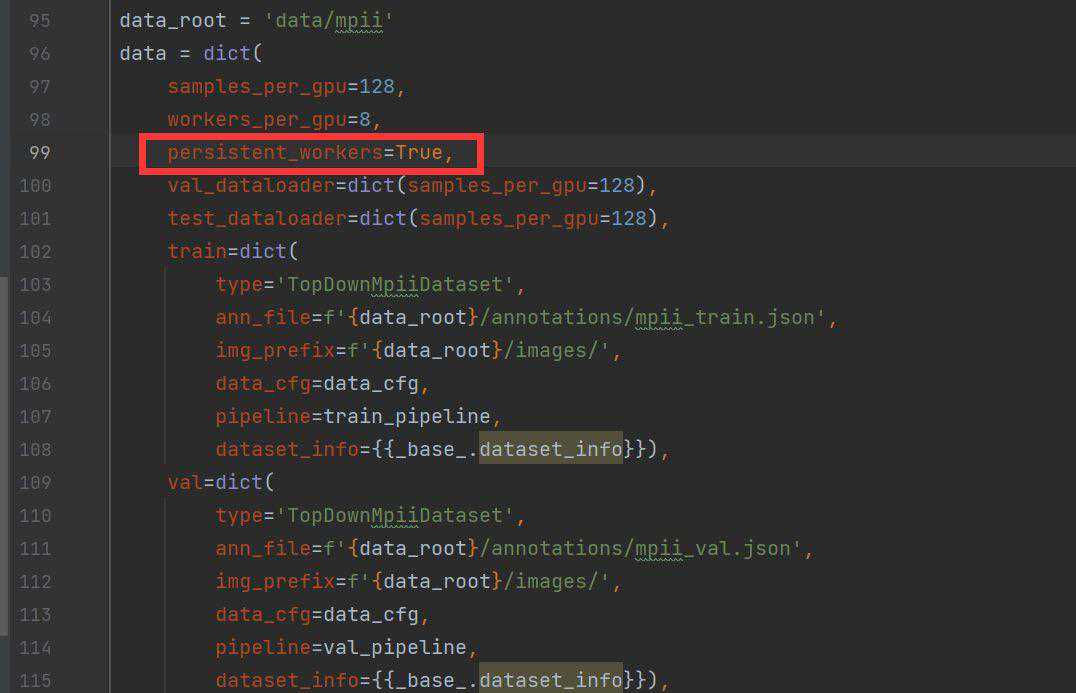

为了加速训练我开启了persistent_workers，由于mmpose优秀的注册器机制，我可以在配置文件中直接手动添加这个参数，而不需要去修改文件：

有了第一个模型的经验后，RLE和Heatmap都是现成的配置文件，如法炮制即可。

为了清晰地横向对比，所以我做了ShuffleNetV2+Heatmap的实验，考虑到Heatmap肯定在精度上有优势，但是存在速度劣势，所以我也导出了Heatmap的MNN模型进行了推理速度测试：

$pythonmnn_

可以发现，Heatmap方法跟Regression方法相比，推理速度慢了接近6倍。而RLE方法由于只是在训练阶段添加了一个flow模型，在推理阶段直接扔掉，所以推理速度跟Regression方法是一样的。

在清楚了基本的训练流程后，采用完全相同的实验配置我做了如下四个实验，实验配置为：

单GPU3060Ti

bs=128训练210epoch

adam上学习率5e-4，step=[170,200]

imagenet预训练backbone参数

结果如下表：

实验序号

方法

acc_pose

PCKh

PCKh@0.1

1

deeppose

0.6909

72.1051

10.6661

2

rle

0.7177

78.6000

18.5506

3-1

heatmap256x256

0.8704

83.6872

21.3166

3-2

heatmap128x128

0.7617

75.6987

12.7739

4

rle*

0.7525

79.4353

19.7371

表中带*表示backbone使用了基于heatmap预训练的backbone权重

deeppose:"Head":88.16508,"Shoulder":88.4341,"Elbow":70.78576,"Wrist":56.23045,"Hip":79.0895,"Knee":61.17217,"Ankle":49.71674rle:"Head":81.71896,"Shoulder":92.20448,"Elbow":80.91024,"Wrist":69.95078,"Hip":84.68064,"Knee":70.31898,"Ankle":55.52689heatmap:"Head":94.84993,"Shoulder":92.71399,"Elbow":83.56934,"Wrist":75.99908,"Hip":83.88427,"Knee":77.67446,"Ankle":71.53964rle*:"Head":81.71896,"Shoulder":92.56114,"Elbow":81.72857,"Wrist":71.2035,"Hip":85.14798,"Knee":71.97149,"Ankle":57.0382

从实验结果可以看到，在轻量模型上：

原始的regression方法精度最低

在加入了rle方法后，regression精度得到了一个较大的提升（PCKh上6个点）

不考虑计算效率的话，heatmap方法在轻量模型上效果还是最好的，但是推理耗时是regression的6倍

用heatmap训练后的模型backbone权重训练rle，精度能再进一步提升（PCKh上1个点）

分辨率对于姿态估计任务非常重要，减小输入图片让heatmap方法掉了8个点

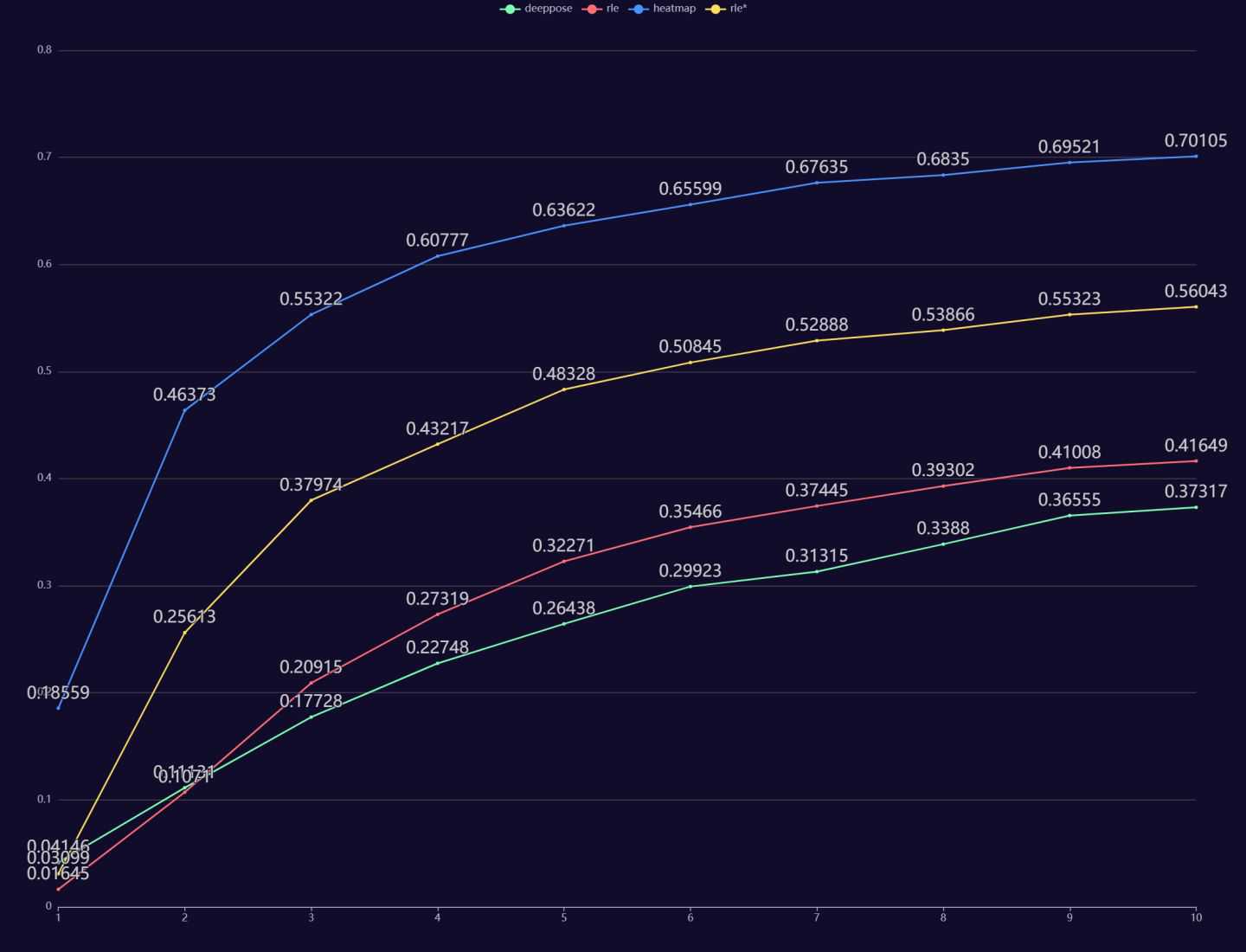

另外不得不指出的一点，由于监督方式的不同，梯度形式上的差距使得heatmap在训练效率上是远高于regression方法的，这一点从训练10个epoch的表现就能体现：

Heatmap方法训练10个epoch后acc_pose能达到0.70

Deeppose方法只有0.37

原始RLE方法训练10个epoch后acc_pose达到0.41

使用预训练权重后RLE方法训练10个epoch的acc_pose达到0.56

考虑到从头训练的rle方法最终acc_pose为0.717，我查询log后发现达到0.70的时间是在100epoch，也就是说在同样使用imagenet预训练的backbone参数情况下，heatmap方法训练10epoch就得到了相当于regression方法100epoch的效果，这就是监督方式不同带来的训练效率差异，而我们要想提升regression方法的性能，其中一个思路就是把更多的监督信息引入到训练中。

到目前为止，有了预训练权重和RLE加持，regression跟heatmap的精度差距是PCKh上4.2个点，而6倍的速度差距给我了充足的算力空间，来进一步提升regression的精度。

此时我有两个思路：

轻量模型之所以弱于大模型，首先是参数量上存在差距。6倍的速度差距让我可以简单粗暴地增大backbone参数量，比如将ShuffleNetV2的宽度系数从1.0变为2.0，推理速度也只是从6ms变成15ms，仍然比heatmap快2倍。

使用IntegralPoseRegression方法，学习隐式的heatmap，有了更多可以引入监督信息的地方。

增大backbone最简单的办法就是调整宽度系数，后regression推理速度如下：

最终训练结果如下：

实验序号

方法

acc_pose

PCKh

PCKh@0.1

3

heatmap

0.87041

83.68722

21.31668

5

+rle*

0.78859

82.82332

23.9032

"Head":85.91405,"Shoulder":94.20856,"Elbow":84.42139,"Wrist":75.15977,"Hip":87.06935,"Knee":77.39249,"Ankle":64.12375,"PCKh":82.82332,"PCKh@0.1":23.9032

可以看到，跟heatmap版本的差距已经非常小了，PCKh上只相差0.8个点，PCKh@0.1超越了2.6个点，而推理速度比heatmap快2倍。加入我继续加大backbone的缩放比例到2.5或者3.0，应该是可以全面追平和超越heatmap的，但这样并不是一个好的优化思路，由于低算力设备的cpu通常是远弱于台式机的，经常会出现慢2-3倍的情况，因此15ms差不多是本地测试可以接受的最低速度了，这样一来backbone直接占用了大部分算力，模型头部就没有任何可以优化的空间了。而实际在优化时，backbone的优化通常是放在最后进行的。

这个实验的目的也主要是想告诉大家，推理速度的优势意味着可以增加更多的参数量，这对于轻量模型而言至关重要。

IntegralPoseRegression方法由来已久，最早提出是为了解决Heatmap方法argmax操作不可微分的问题，通过对网络输出的heatmap计算softmax后求期望的形式得到坐标值。

对于这种方法我过去写过很多篇文章来介绍基础和优化，大家可以自行前往我的历史文章阅读，不在这里赘述了。

由于IntegralPoseRegression方法是基于坐标值进行监督，因此我选择在deeppose方法head上进行修改，在/mmpose/models/heads/下复制deeppose_regression_创建了一个integral_pose_regression_，创建IntegralPoseRegressionHead类，并在__init__.py中进行添加，与此同时我还保留了RLE使用的接口。

核心代码大致如下：

@_module()classIntegralPoseRegressionHead():def__init__(self,in_channels,num_joints,feat_size,loss_keypoint=None,out_sigma=False,train_cfg=None,test_cfg=None):super().__init__()_channels=in__joints=num_=build_loss(loss_keypoint)_cfg={}iftrain_cfgisNoneelsetrain__cfg={}iftest_cfgisNoneelsetest__sigma=out_=build_conv_layer(dict(type='Conv2d'),in_channels=in_channels,out_channels=num_joints,kernel_size=1,stride=1,padding=0)=feat_=(0.0,1.0*,1).view([1,]).repeat([,1])/=(0.0,1.0*,1).view([,1]).repeat([1,])/=(,requires_grad=False)=(,requires_grad=False)ifout_sigma:=((1,1))=(_channels,_joints*2)defforward(self,x):"""Forwardfunction."""ifisinstance(x,(list,tuple)):assertlen(x)==1,('DeepPoseRegressionHeadonlysupports''single-levelfeature.')x=x[0]featmap=(x)s=list(())featmap=([s[0],s[1],s[2]*s[3]])featmap=(featmap,dim=2)featmap=([s[0],s[1],s[2],s[3]])scoremap_x=()scoremap_x=scoremap_([s[0],s[1],s[2]*s[3]])soft_argmax_x=(scoremap_x,dim=2,keepdim=True)scoremap_y=()scoremap_y=scoremap_([s[0],s[1],s[2]*s[3]])soft_argmax_y=(scoremap_y,dim=2,keepdim=True)output=([soft_argmax_x,soft_argmax_y],dim=-1)_sigma:x=(x).reshape((0),-1)pred_sigma=(x)pred_sigma=pred_(pred_(0),_joints,2)output=([output,pred_sigma],dim=-1)returnoutput

IntegralPoseRegression方法由于是在backbone输出的8x8特征图上进行的soft-argmax操作，因此对推理速度的影响很小，跟纯regression方案基本一致（甚至快了0.4ms）：

最原始的IntegralPoseRegression方法，即soft-argmax，在这里性能上并没有明显的优势，但却给了我们加入更多监督信息的机会。

相比于deeppose直接回归出坐标值，我们可以在IPR的分布表征上对分布进行监督，这也就是2018年提出的DSNT方法，我实现了一个DSNTLoss，即在Loss中加入了对分布的正则化约束。

方便起见，我直接用了DSNT论文作者开源的dsntnn库中提供的js_reg_losses，小伙伴们可以通过pipinstalldsntnn获取

不过dsntnn库中的坐标归一化是[-0.5,0.5]，而mmpose使用的是[0,1]，需要手动修改一下dsntnn库中的normalized_linspace方法：

first=-()/length这里权重可以调参returnloss

加入DSNT后，我们的模型开始有了可以调参的地方（调参侠狂喜），这里有两个：一是渲染的高斯分布方差sigma取值，二是dsnt跟rle相加的loss权重。

另外此处模型需要同时优化两个loss，而目前mmpose只支持单个loss的优化，所以写成这样，经过跟亦宁大佬沟通，预计在下半年mmpose会加入对多loss的支持，并且会采用更优雅的方式实现。

实验序号

方法

acc_pose

PCKh

PCKh@0.1

6

ipr

0.7235

72.5787

11.4572

7

ipr+rle*

0.8104

79.4925

18.9773

8

dsnt+rle*

0.8208

80.1275

19.2844

通过结果可以看到，单独使用integralposeregression方法相较于deeppose，能在推理速度不变的情况下带来性能提升。但这还远远不是ipr方法的全部实力，ipr优秀的表征能力配合rle提供的更优质的监督信息，让regression-based方法训练效率大大提升，训练10个epoch的acc_pose达到0.70，媲美heatmap：

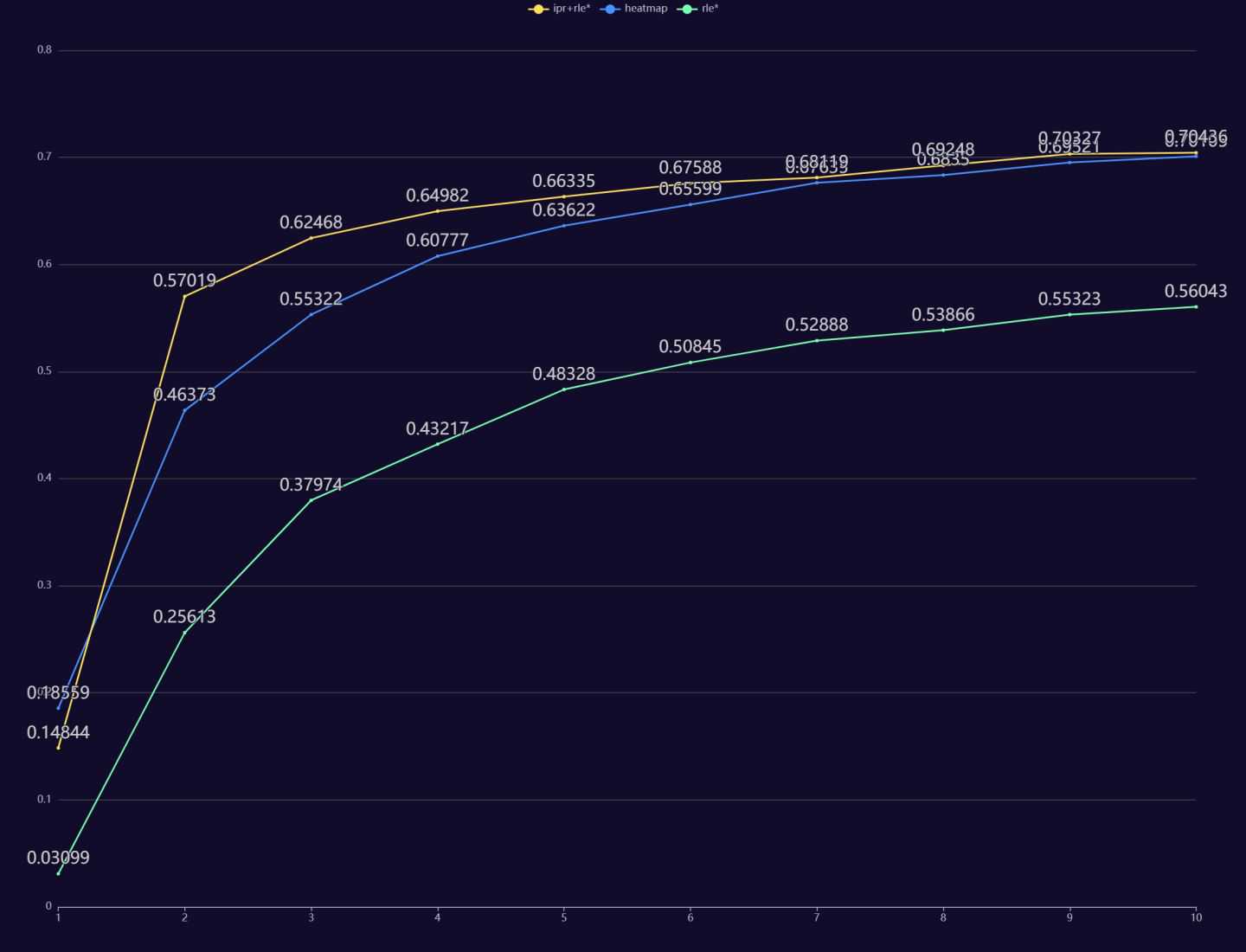

而这里我需要指出的是，ipr的梯度形式相比于heatmap监督仍然是更差的，这里的暂时追平是rle和pretrained共同作用的结果，在后续的训练中ipr由于分布形状不明确、梯度不稳定等因素，收敛速度会有一个明显的停滞，从结果也可以看到，除了初期收敛快以外，最终的性能并不比加了rle的deeppose高多少（PCKh上0.19个点）。

关于梯度影响训练效率的差异的具体分析，我之前写过一篇笔记一文总结IntegralPoseRegression方法的方方面面

DSNT的调参方面：

实验序号

方法

acc_pose

PCKh

PCKh@0.1

8-1

w=1,sigma=2.0

0.8044

79.0710

18.5844

8-2

w=1,sigma=1.0

0.8073

79.1413

18.5297

8-3

w=1,sigma=0.5

0.8117

79.2532

18.9591

8-4

w=1,sigma=0.25

0.8145

79.7268

19.3677

8-5

w=1,sigma=0.125

0.8152

79.7267

19.1465

8-6

w=10,sigma=0.25

0.8208

80.1275

19.2844

8-7

w=100,sigma=0.25

0.8260

79.9089

18.3685

一开始设置的最常用的sigma=1.0和2.0都有不同程度的掉点，从sampling-argmax论文中也提到，这种强行加约束的方式有时是会导致掉点的，毕竟你很难知道当前的分布尺度最适合的sigma是多少。而dsnt论文实验这张图也显示，特征图分辨率7x7时加约束反而是不如无约束的：

但是后来我考虑到人体姿态估计常用的heatmap尺寸是64x64，最佳sigma=2，dsnt中用的28x28可以近似看成32x32，最佳sigma=1，那么8x8下适用的sigma应该等比例缩小到0.25或者0.125，跑了一下实验果然在0.25和0.125上有了涨点。这样来看dsnt作者的炼丹技术还有待加强（笑）。

再对dsnt的正则化loss权重进行了简单的调参，最终相较于纯ipr有PCKh上0.6个点的提升。w=100时虽然训练阶段pose_acc上升了，但val的PCKh和PCKh@0.1都掉点了，这说明出现了过拟合，因此最终我选定w=10，sigma=0.25这组参数。

由于我本人不是一个调参爱好者，比起调参还是更倾向于从原理上优化，而且用自己的本地机器调参实在太慢也太蠢了（电费顶不住了），这里就不继续了，从dsnt的论文来看，特征图分辨率从7x7提升到28x28有接近3个点的提升，这给我们指明了新道路：增大特征图分辨率。

特征分辨率对于视觉下游任务的重要性，从HRNet之后几乎也是一个共识了，所以这个思路并不难想到。

如果将模型输出的heatmap看成一个二维的离散概率分布，那么这个heatmap的分辨率无疑是与精度高度相关的。

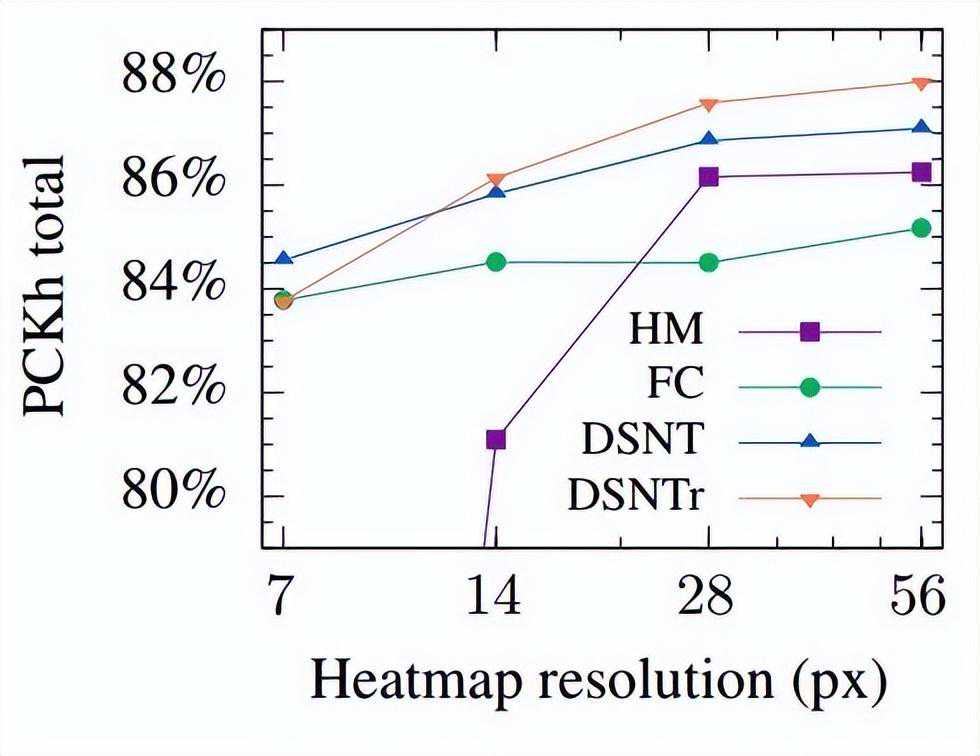

如dsnt实验中，把分辨率从7x7提升到28x28就能有3个点的提升（resnet上），那么在推理速度可以接受的范围内，这无疑是一种提升性能的有效手段。

我效仿SimpleBaseline在骨干网络输出的特征图后面接了转置卷积层用于上采样，在我原本代码的基础上只需要把改成堆叠的转置卷积即可。

考虑到推理速度，我没有像SimpleBaseline那样用三层通道数为256的deconv，后接一个1x1卷积把通道数合并到关键点个数。而是只用了两层deconv，第一层256通道，第二层直接压缩到关键点个数。

SimpleBaseline:deconv=[256,256,256]conv=Conv2d(256,16,k=1)我的做法:deconv=[256,16]

这里关于计算量和性能的trade-off非常主观，没有太多依据可言，我的做法并不是最优的。

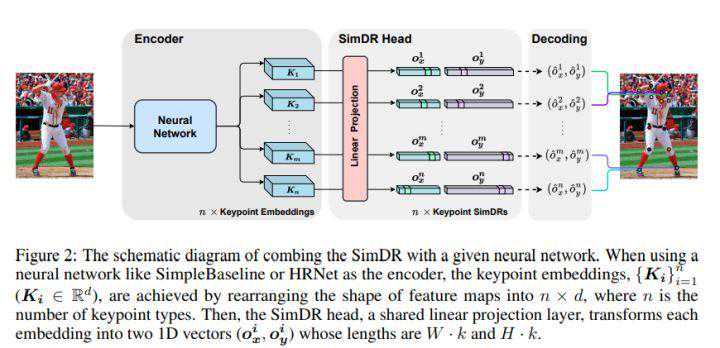

在SimDR论文中用实验证明，关键点表征并不需要全程维护二维的heatmap，用一维来表征也是足够的。

这个其实很好理解，毕竟IPR方法最后也是分别对heatmap在x和y轴方向求和得到各自的一维表征，既然这都行得通，那么模型直接预测一维向量表征是相当符合直觉的。

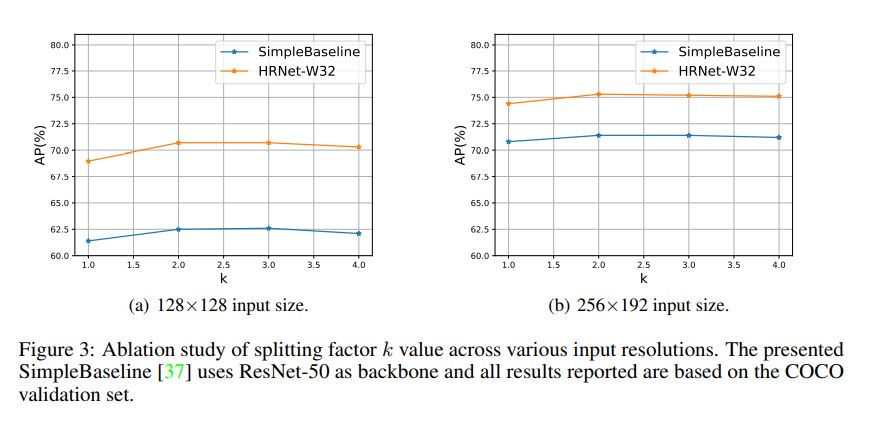

根据SimDR论文实验结果显示，使用原图两倍长度以上的一维向量就能取得不亚于二维heatmap的精度：

另外我觉得这个结果可以用香农采样定理来解释，至少要用2倍的表征长度（采样频率），才能无损地恢复原尺寸的离散分布。当然，这只是我开的一个脑洞，并不严谨。

遵循SimDR的做法，将经过两次上采样得到32x32的特征图拉直得到长度为1024的一维特征，对这个特征进行线性映射到我们想要的任意长度，然后平均拆分成两段，作为x和y坐标的特征。

跟论文不同之处在于，原文是按照heatmap方法进行后处理，即对一维特征进行argmax获取坐标，而我是用IPR的方式用soft-argmax进行解码，从而保持端到端的训练。

为了验证方法的有效性，对比实验是免不了的，首先实验简单提升分辨率后用32x32的heatmap表征的dsnt方法精度，后续做法跟上面一样，对heatmap做softmax归一化然后求期望，最终模型的推理速度为：

32

使用SimDR则是对两个512长度的一维特征分别进行softmax归一化，后续做法跟dsnt类似，只不过dsnt监督的高斯分布是二维heatmap，而SimDR是在一维上监督，因此loss和target实现上有区别，但背后的原理是一样的。SimDR的推理速度为：

原始版本的SimDR是使用one-hot作为target，用交叉熵进行监督的，这样的做法是完全将定位问题当成分类问题来处理，这样做虽然可以，但还有提升的空间，即像heatmap方法一样用高斯分布作为target，用KL散度来监督。采用了高斯分布监督的SimDR方法在论文中称为SA-SimDR，论文实验中SA-SimDR在COCO上性能超过了Heatmap方法。

关于这部分我也写过一篇为什么说Heatmap方法是分类问题？来分析原因。

实验序号

方法

acc_pose

PCKh

PCKh@0.1

9

dsnt+deconv+rle*

0.8710

81.8111

20.6219

10-1

simdr+rle*

0.8783

81.5326

20.1353

10-2

sa-simdr(sigma=4)+rle*

0.8869

81.8241

20.4449

10-3

sa-simdr(sigma=6)+rle*

0.8904

82.1155

20.5672

11

sa-simdr(sigma=6)+1x1conv+rle*

0.8753

82.3549

20.9342

单纯的SimDR如果不加高斯分布监督，取得的结果跟加了dsnt的大分辨率结果比掉了大概0.3个点。

这里就又涉及到需要调参，sigma的选择，由于当前的一维表征长度为512，我按照之前的经验先取到sigma=4，PCKh有0.3个点的提升，基本追平了之前的dsnt方法。

随后我查阅了SimDR源代码发现作者使用的是sigma=6，实验后取得了82.115的PCKh，此时已经超越了dsnt方法。

由于我一开始选用的上采样策略非常激进，后面我在deconv后补了一个1x1卷积。可以看到这层1x1卷积能带来0.2个点的提升。

实验进行到这里，似乎能调的参数都已经调的差不多了，但是我们的模型距离heatmap方法还有2.5个点的差距，怎么办呢？在这里我分享一点调参侠独门秘籍，从已有的方法原理里找可以调的参数。

首先是Softmax这个函数，大家应该都不陌生，完整的公式为：

这里的smooth系数

常常被省略，但实际上它是一个调整softmax平滑程度的系数。当输入的响应值过小时，Softmax的结果往往过于平滑，这会导致Soft-Argmax的结果趋近于分布的中央，不能正确地得到最大值位置，所以就需要通过来增大输入值，使得Softmax的输入保持在一个合适的精度范围。

但事实上，增大smooth系数来提升softmax近似程度并不好，这会导致梯度消失，后来我读到了王峰大佬的博文《Softmax理解之Smooth程度控制》给出了一个更合理的优化方案：

王峰：Softmax理解之Smooth程度控制

在人脸识别任务中，网络的最后一层线性变换分类层，实际上可以看成是把前一层输出的特征，与最后一层的权重在计算内积。如果把特征和权重都进行归一化，那么最后一层的物理含义就变成了计算余弦相似度，取值范围就限定在了[-1,1]，所以特征图的响应值范围就限定下来了，接下来再乘上一个尺度因子s来拉大响应幅度，就可以很容易地保证输入到Softmax里的分数能在一个合适的范围：

如此一来，就能使得网络的响应值始终控制在Softmax拟合程度好的范围，减小Softmax自身性质引入的计算误差。

而实现这一点也很简单，只需要增加两个全连接层：

feat_x,feat_y=(pred_simdr,2,dim=-1)mlp_x_norm=(_,dim=-1)norm_x=(feat_x,dim=-1,keepdim=True)feat_x=_x(feat_x)feat_x/=norm_xfeat_x/=mlp_x_(1,1,-1)feat_x*=_y_norm=(_,dim=-1)norm_y=(feat_y,dim=-1,keepdim=True)feat_y=_y(feat_y)feat_y/=norm_yfeat_y/=mlp_y_(1,1,-1)feat_y*=

此处的beta作为缩放系数，是可以进行调参的，由于过大的beta会导致梯度消失，我写了一个简单的脚本来估计合适的缩放范围：

defsoft_argmax(idx,value,length):size=length在第8项上设置响应target_idx=idxa[target_idx]=value进行softmax归一化softmax_res=(0)求期望值lin=([xforxinrange(size)])expectation=(lin*softmax_res).sum()#print('expectation:\n',expectation)returnexpectationforxin[1,10,11,12,13,14,15,16,20,30,32,40,50,100,256,512]:length=512err=0.foridxinrange(length):expect=soft_argmax(idx,x,length)err+=(idx-expect)**2print(x,err)1tensor(11110072.)10tensor(5772.4692)11tensor(804.1144)12tensor(110.0054)13tensor(14.9522)14tensor(2.0244)15tensor(0.2741)16tensor(0.0369)20tensor(1.3588e-05)30tensor(1.4985e-16)32tensor(2.7446e-18)40tensor(3.0886e-25)50tensor(6.3661e-34)100tensor(0.)256tensor(0.)512tensor(0.)

这个脚本统计了不同长度的表征时，不同响应值带来的误差，取到15左右时soft-argmax的误差在1以内，因此我选择了15作为beta。按理来说随着模型训练进行，beta可以逐渐增大来使得预测更加准确，但我没有进行尝试了。

关于RLE其实有一个不太多人知道的小趣事，indigo和亦宁大佬在向mmpose添加RLE方法的过程中，发现作者开源的RLE代码跟论文公式有一点小出入，logQ中多加了一个log(sigma)。

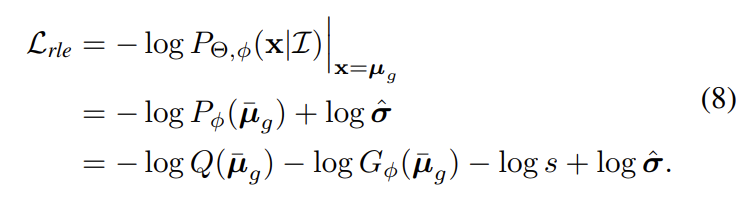

RLE公式如下：

代码实现：

_dis=='laplace':loss_q=(sigma*2)+(error)else:loss_q=(sigma*(2*))+0.5*error**2

这一项的引入可能是由于疏忽，因为按照原文的定义，Q应该是一个标准分布，因此sigma为1，跟模型预测的out_sigma是不同的。但是在去掉这个log(sigma)后模型出现了掉点，因此大家最终决定保留了这一项。

那么这多出来的log(sigma)为什么会起作用呢？

我个人目前觉得可以从多任务学习的角度来理解，多出来的这一项可以看成一个aux_loss，让模型在优化RLE的同时，也需要优化另一个辅助任务，而这个辅助任务的目标是尽量缩小sigma。

在RLE方法中，模型预测的sigma是完全自适应优化的，用来反映模型预测的不确定度，尽管损失函数本身就会倾向于让sigma缩小，但既然增加这一项能涨点，这就说明模型原本对sigma缩小这个目标的权重还不够。

在RLE论文中，作者提出可以用sigma来计算预测的置信度：

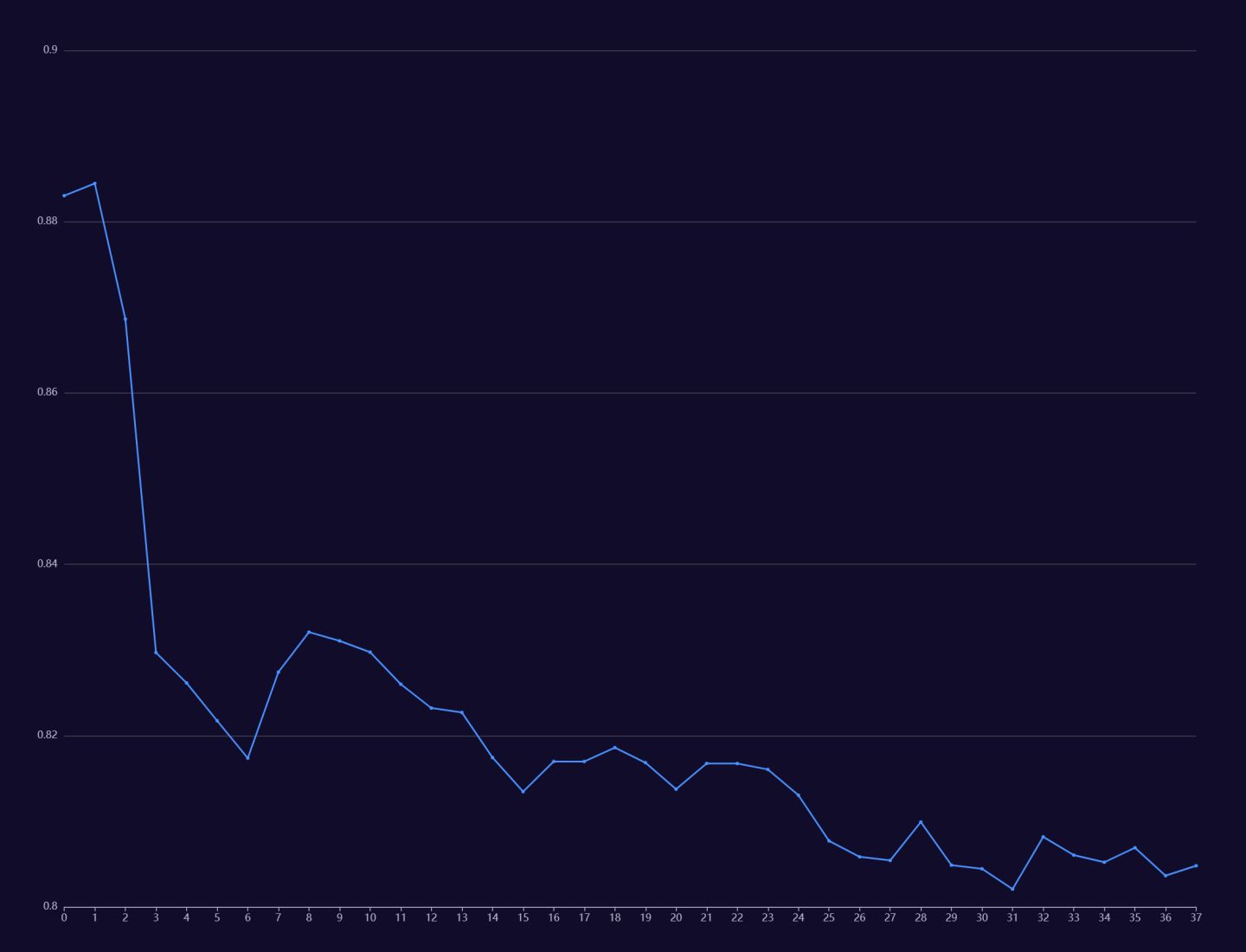

于是我输出了随着训练进行用sigma预测关键点存在性的准确率，结果是默认情况下随着训练的进行，sigma预测的准确率在降低，这说明自适应优化的sigma并没有很好地减小，甚至在增大。

所以到了这里，我们就可以很自然地给这多出来的log(sigma)加上一个权重进行调参了（调参侠再次狂喜）

_dis=='laplace':loss_q=gamma*(sigma*2)+(error)else:loss_q=gamma*(sigma*(2*))+0.5*error**2

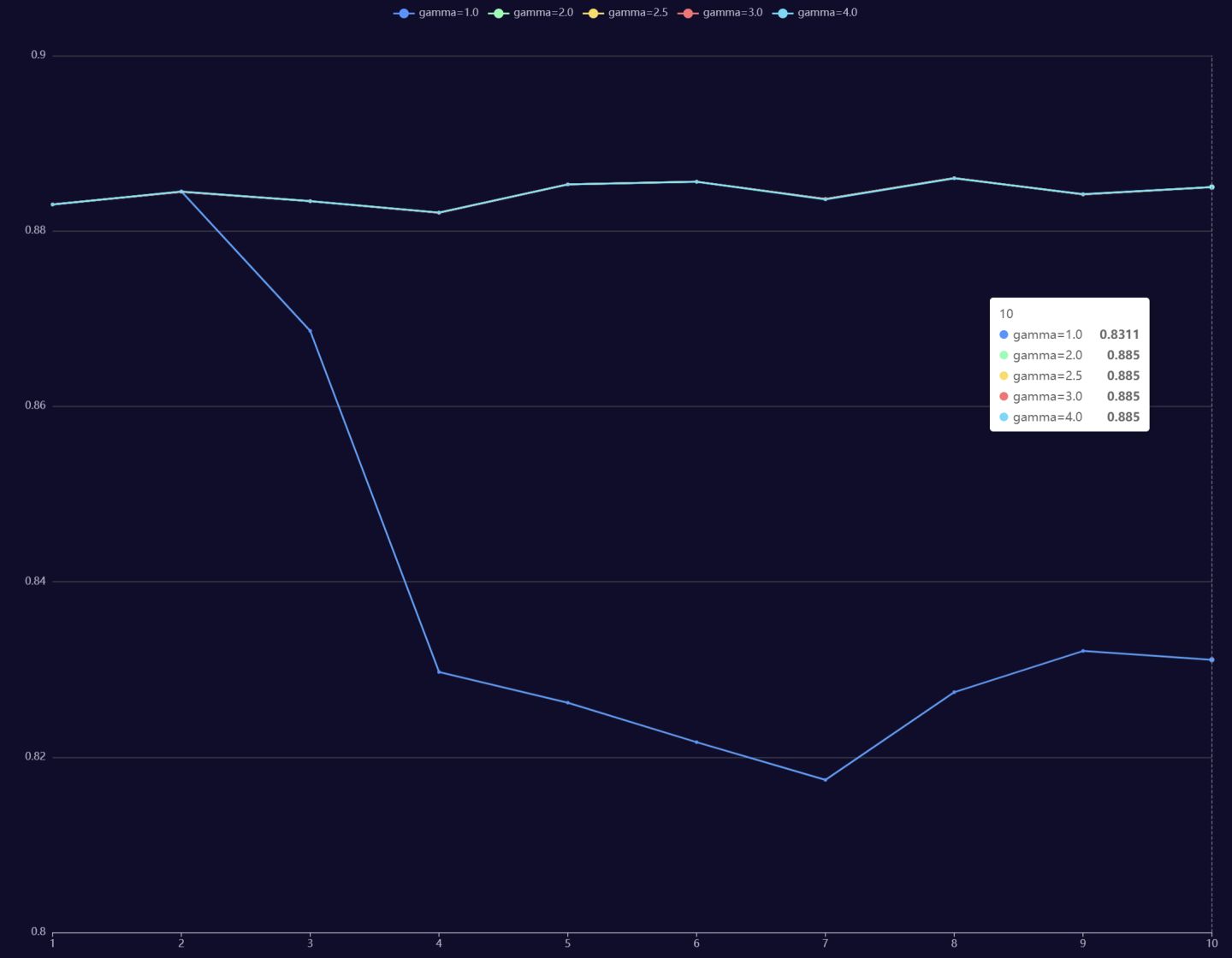

增大了log(sigma)权重后，sigma预测的准确率停止了下降，不过出现一个现象：权重不论取多大，每一轮的准确率变化都一模一样：

我推测这个现象出现的原因是加大权重后，使得模型倾向于一直缩小sigma，因此把所有点都预测为存在了，毕竟目前没有监督信息。

这里的调参我小偷了一下懒，没有再跑满210epoch，而是根据10个epoch后的PCKh来选择（电费真顶不住了）。

实验序号

方法

PCKh

12-1

1.0

79.1855

12-2

2.0

79.3911

12-3

2.5

79.7840

12-4

3.0

79.5446

12-5

4.0

79.7424

12-6

5.0

79.6877

既然观察到了sigma变化趋势，很自然地会想到给sigma加一个监督，就用target_weight信息即可，因为当关键点存在时我们会希望sigma小，反之希望sigma越大越好。

这里我先实验了最简单的binarycrossentropy，随后将bceloss换成了GFLv1中提出的QualityFocalLoss，最后再添加了GFLv2中提出的轻量头部，用坐标表征的统计值学习一个权重，乘到sigma预测的分支上。

在前面的实验中我们可以发现，大量全连接层的应用已经使得模型出现了比较严重的过拟合，验证集上82的时候训练集指标已经89了，因此引入一些正则化手段是有必要的，这里我用了Dropout，这是我们刚开始接触深度学习几乎都会学到的一个技术。

实验序号

方法

acc_pose

PCKh

PCKh@0.1

sigmaacc

13

+softmax-basednorm

0.8750

82.2456

21.2959

0.8240

14-1

+log(sigma),gamma=2.5

0.8802

82.3784

20.9238

0.8841

14-2

+softmax-basednorm+log(sigma),gamma=2.5

0.8802

82.3237

21.4468

0.8848

15

+bceloss+softmax-basednorm

0.8705

82.2248

21.1501

0.9713

16-1

+qfl+softmax-basednorm

0.8535

82.1650

21.3921

0.9766

16-2

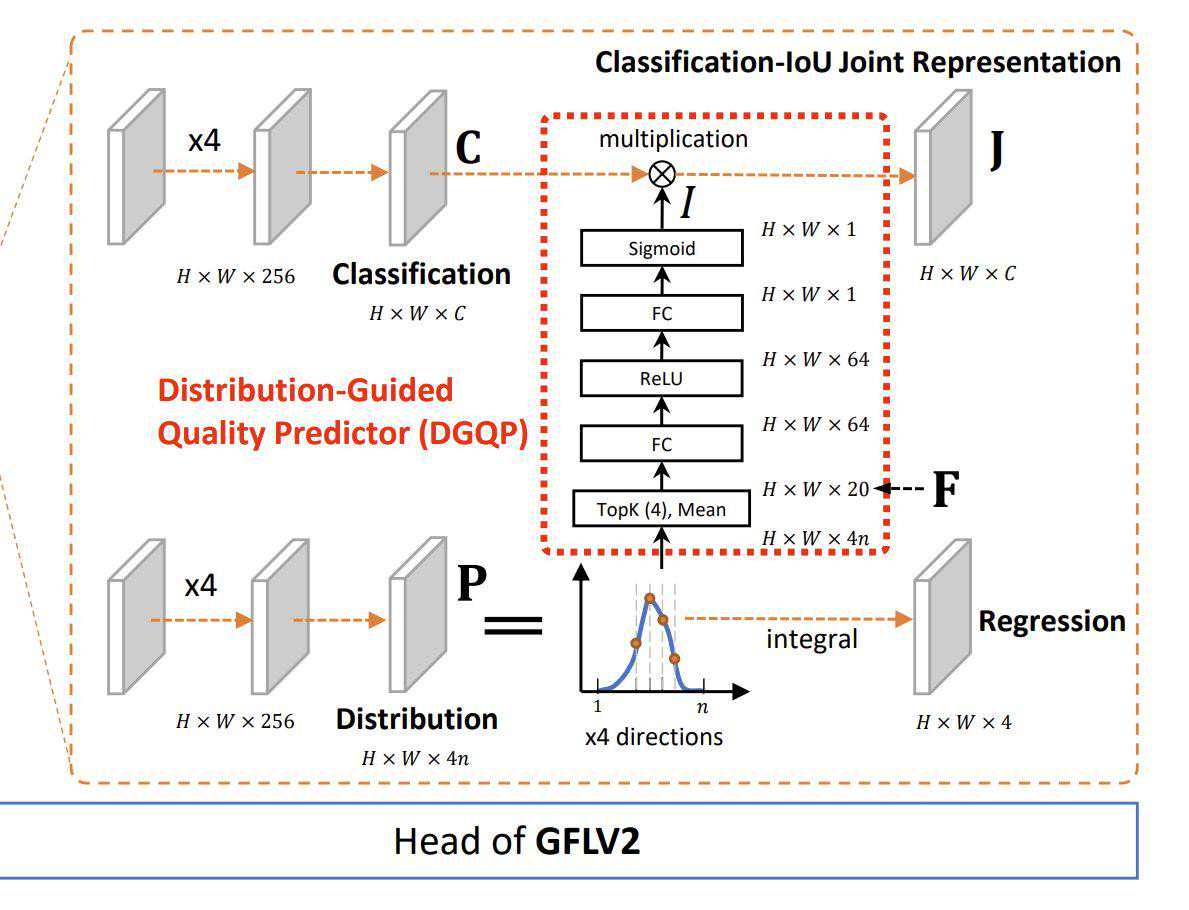

+DGQP+qfl+softmax-basednorm

0.8570

81.6185

21.3167

0.9833

17-1

+dropout(0.2)+log(sigma),gamma=2.5

0.8651

82.5111

21.0252

0.8829

17-2

+dropout(0.2)+softmax-basednorm+log(sigma),gamma=2.5

0.8753

82.6568

21.2204

0.8868

从结果来看：

基于softmax的优化对于PCKh@0.1的提升比较明显。

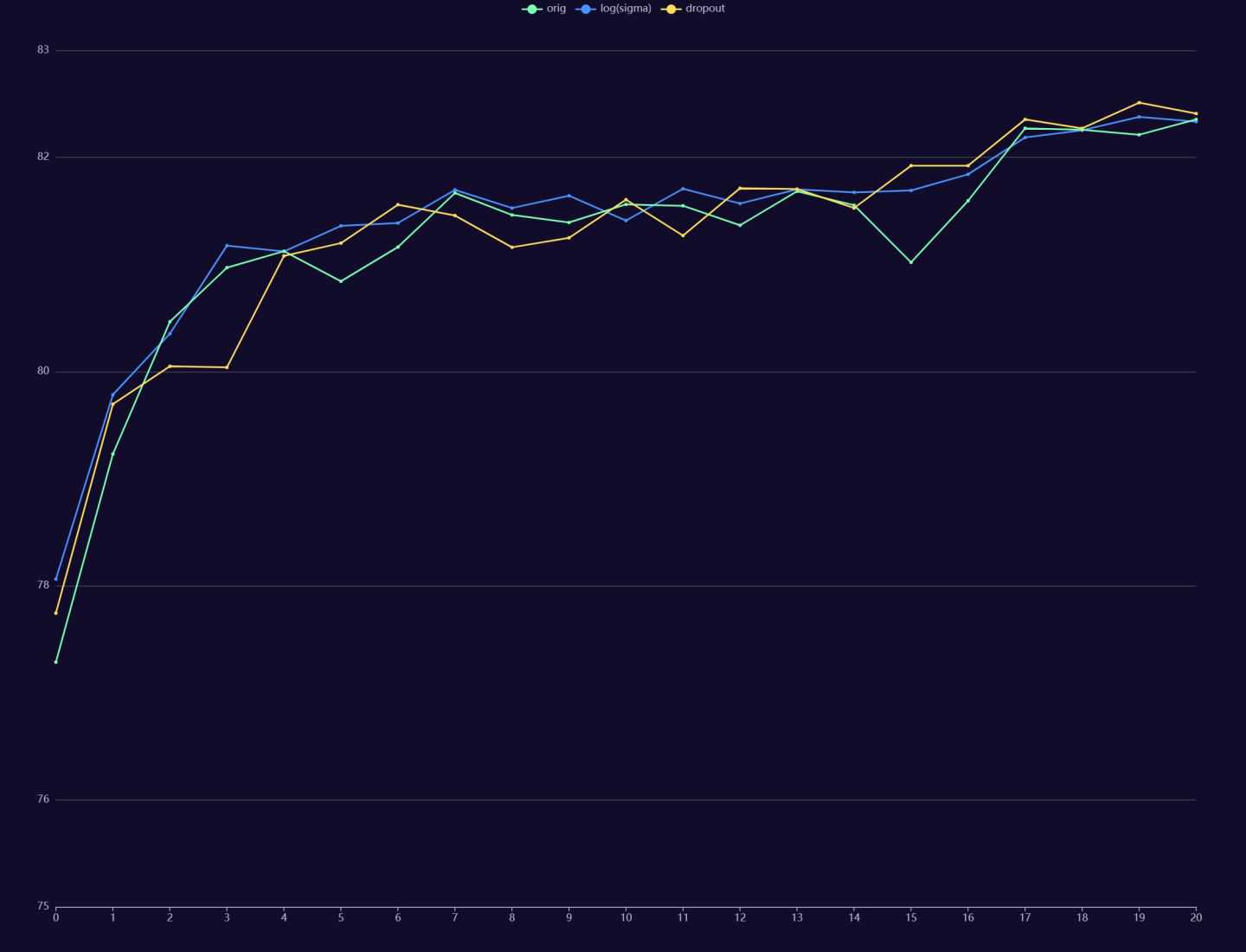

为log(sigma)加权主要是提升了模型初期的收敛速度，且使模型训练更加稳定，但对最终提点没有太大的帮助。

对sigma加监督信息后可以提升存在性预测的准确率，但是会干扰定位任务的学习。

加dropout能有效减轻过拟合，并能带来0.2个点的提升。

采用QFL比BCE对存在性预测的效果更好，但也更加影响定位任务的学习

DGQP可以进一步强化QFL的效果，但对定位任务的影响更加严重，也许可以通过加长训练周期来解决

目前模型的推理速度为11.7ms：

提升输入图片的分辨率同样是一个常见的手段了，但我选择放到最后来使用，因为这种方式增加的计算量是巨大的，很容易挤占别的方法的优化空间。得益于我前面的“勤俭节约”，目前模型还有一些算力空间可以给我挥霍，我选择了在这里祭出这个万金油操作。

由于图片分辨率增加带来的计算量提升是影响整个模型的，我实验了输入320x320，推理时间为：

结果如下：

实验序号

方法

acc_pose

PCKh

PCKh@0.1

18

320x320,with1024d

0.8822

84.1374

24.2571

到了这一步，我们的一开始的精度目标已经达成了，regression方法用17ms的推理速度达到了比heatmap更高的精度，但是前面我也提到，在本地测试一般我会以15ms作为接受的底线，于是需要考虑如何在不尽量损失精度的情况下把速度优化下来。

首先我减去了一层deconv层，只留下一层deconv进行上采样后接1x1conv。

受到上一节dropout的启发，我们知道现在的模型其实是存在比较严重的过拟合现象的，即使加入了dropout层，训练集和验证集上的指标依然存在4个点的差距，所以我继续从降低过拟合的角度来入手。

降低过拟合最直接的方式当然是减少参数量，但我们本来就是轻量模型，参数每减一点都可能对性能有很大影响，所以如何减参数是需要谨慎考虑的。至于其他的正则化手段，不论是weight_decay还是增大dropout比例，我实验后无一例外也都掉点了。

最终我在分析可能导致过拟合的模块时，把目光集中到了shufflenetv2的最后一层上，作为一个为分类模型设计的backbone，在分类问题上提点的一个有效手段是，在输出的最后一层对特征进行升维。

以为例，模型最后一个stage输出的特征维度本身应该是464维的，但是最后用一个1x1卷积升到了1024维，如果是做分类问题的话，后面会接GAP层然后全连接层，目的是升高维度有利于多类别之间的特征学习，让特征在高维空间更容易区分开，但对于我们的关键点定位任务，其实并不需要这么高的特征维度。

考虑到RLE用来预测sigma的流程跟分类问题比较相似（GAP+FC），最终我选择了让backbone输出两张特征图，1024维的特征用来预测sigma，464维的特征送去做定位，最终推理速度为：

最终的实验效果如下：

实验序号

方法

acc_pose

PCKh

PCKh@0.1

19-1

320x320,w/o1024d,deconv(256,16)

0.8582

84.0958

24.3950

19-2

320x320,w/o1024d,deconv(256)

0.8563

84.1036

24.4913

可以看到过拟合现象被进一步缓解，在接近5ms的速度提升的同时精度几乎没有降低，至此，我们以12.3ms的推理速度让基于regression方法的模型，达到了超越heatmap方法的精度，且推理速度快了近3倍。

代码框架和模型搭好以后，由于我所有的优化都是与backbone无关的，可以随意替换更强的backbone，恰好最近mt-yolov6开源，我也紧跟时事随手测了一波。

yolov6-n模型的backbone加到本模型上推理速度大概14.7ms，参数量比shufflenetv2多了接近4MiB，最终性能提升了1个点：

实验序号

方法

acc_pose

PCKh

PCKh@0.1

20

320x320,efficientrep-n

0.83075

84.8217

26.1332

由于是用的一样的训练配置，可以看到训练集上指标还低于验证集，所以按理来说还有很大的调参空间，性能应该还能再继续提升一波。这个提升其实也不意外，对backbone加重参数技巧带来提点也是目前业务上必加的技巧了，由于本文的目的不在于改进backbone，而且backbone替换带来的涨点，跟原先基于shufflenetv2的heatmap方法精度进行对比也不公平，所以这里只是稍微展示一下效果。

在ICCV2021中有一篇工作通过数学方法对Softmax引入的误差进行了修正，论文中取得了不错的效果，但是我自己根据论文理解实现的版本效果并不理想，我已向作者发邮件进行了联系，希望能得到作者的帮助。

Sampling-Argmax是RLE作者在NeuraIPS2021的工作，核心思想是对IPR的改进，针对IPR梯度不稳定的问题，设计了一个用重参数技巧来解决的方案，能提供更加稳定的梯度。

在我的实验中，该方法的确可以正常训练，但是最终取得的效果并没有直接用高斯分布监督的精度高。

实验序号

方法

acc_pose

PCKh

PCKh@0.1

21

320x320,w/o1024d,sa-simdr+sampling-argmax(tri,n=10)+rle*

0.8363

83.4973

22.7973

TokenPose也是Transformer火了之后很自然的一篇工作，原文的主旨是将TransformerDecoder作为Head来预测Heatmap，在本项目中我们也可以很自然地用来预测SimDR表征，在这里我实验了两种方案，第一种是直接用TokenPose替换deconv层，即backbone提取出来的特征直接送给TokenPose，这样的好处是可以节省计算量，坏处是转换比较激进，直觉上感觉性能可能会不如deconv后的效果，所以又实验了第二种方案，先deconv后再进行TokenPose。

不过考虑到延迟问题，响应的超参数肯定也需要做调整。这里第一种使用的patchsize为2x2，第二种则需要改为8x8，即使如此第二种的推理速度也还是慢了不少。

直接输入版本4层版本3层

另外我注意到加了tokenpose后训练初期的效果差了很多，毕竟基于卷积得到的预训练特征对于mlp众多的transformer而言确实效果有限。

{"mode":"train","epoch":1,"iter":100,"lr":0.0001,"memory":3678,"data_time":0.07201,"reg_loss":26.4141,"acc_pose":0.07084,"loss":26.4141,"time":1.00655}{"mode":"train","epoch":2,"iter":100,"lr":0.00027,"memory":3678,"data_time":0.0604,"reg_loss":-33.63047,"acc_pose":0.19622,"loss":-33.63047,"time":0.96591}{"mode":"train","epoch":3,"iter":100,"lr":0.00045,"memory":3678,"data_time":0.06313,"reg_loss":-47.45935,"acc_pose":0.24253,"loss":-47.45935,"time":0.92242}{"mode":"train","epoch":4,"iter":100,"lr":0.0005,"memory":3678,"data_time":0.06104,"reg_loss":-62.17723,"acc_pose":0.39696,"loss":-62.17723,"time":0.91032}{"mode":"train","epoch":5,"iter":100,"lr":0.0005,"memory":3678,"data_time":0.06199,"reg_loss":-72.71697,"acc_pose":0.49004,"loss":-72.71697,"time":0.95145}{"mode":"train","epoch":6,"iter":100,"lr":0.0005,"memory":3678,"data_time":0.05916,"reg_loss":-76.37753,"acc_pose":0.51472,"loss":-76.37753,"time":0.96653}{"mode":"train","epoch":7,"iter":100,"lr":0.0005,"memory":3678,"data_time":0.063,"reg_loss":-78.6295,"acc_pose":0.53032,"loss":-78.6295,"time":0.9599}{"mode":"train","epoch":8,"iter":100,"lr":0.0005,"memory":3678,"data_time":0.05949,"reg_loss":-79.18694,"acc_pose":0.53346,"loss":-79.18694,"time":1.02493}{"mode":"train","epoch":9,"iter":100,"lr":0.0005,"memory":3678,"data_time":0.06176,"reg_loss":-82.34116,"acc_pose":0.55703,"loss":-82.34116,"time":1.03079}{"mode":"train","epoch":10,"iter":100,"lr":0.0005,"memory":3678,"data_time":0.06209,"reg_loss":-83.11978,"acc_pose":0.56071,"loss":-83.11978,"time":0.95358}

实验序号

方法

acc_pose

PCKh

PCKh@0.1

22

256x256,tokenpose(2x2,depth=4)+rle*

0.8545

82.2795

21.3635

实验效果方面，加了tokenpose后模型其实并没有涨点，反倒是掉了0.3个点，在mpii这种小数据集上要从头训transformer还是有点太勉强了。根据我过去的个人经验，如果数据量能达到百万级别，加transformer是可以带来性能提升的。

在本文中，我围绕算法对一个经典的轻量姿态估计模型进行了优化，最终以cpu下单线程推理12ms的速度取得了超越heatmap方法的精度，以及接近3倍的速度提升。而在实际项目中，其实还会在backbone、数据处理、部署代码等方面进行优化，推理速度和精度还有进一步大幅提升的空间，如果有机会我还会继续总结成文章分享出来。

这篇文章虽然一开始有预料到篇幅会不短，但整个过程还是几乎占用了我整个离职假期，文章前后写了三版，由于一开始消融实验做得比较凌乱，最后又全部从头跑了一遍确认所有技术的有效性，最后删掉了很多我感觉意义不大，或者跟本文主旨关联不强的内容，算是为我之前的学习所得做了一个严肃的总结。

对我个人而言，这个过程让我对mmpose的掌握加深了很多，以后可以轻松基于mmpose复现各种新的方法，也方便我今后对新的技术进行横向对比，这是我最大的收获。

最后，如果觉得我写的东西对你有所帮助，希望能点赞鼓励一下，感谢支持~
